什么样的直线栅尺才是你的选择?

发布日期:2020年10月28日    浏览次数:100
直线栅尺的分类,同时附以简图说明了直线栅尺根据控制方式、外观结构、原点确立方式及检出原理等可分为的多种类型。

1

分类如此“复杂”,怎样才能选择出适合的那款栅尺呢?事实上,在了解栅尺的分类原则之后,这个问题也就迎刃而解了。

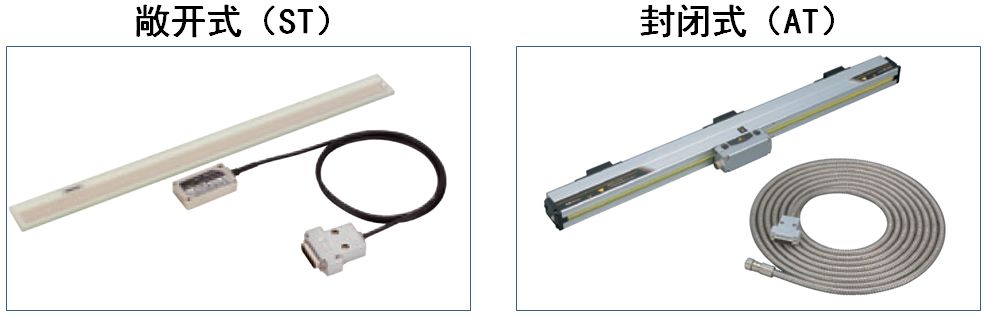

外观结构

外观结构


2
敞开式(ST型)因其是开放式,所以对环境要求较高。多被应用于半导体、FPD相关设备、贴片机或是高精度机床等仪器。

封闭式(AT型)通过框架保护标尺,因此拥有更优异的耐环境性。在使用过程中可有效地防尘、防切削液,被广泛应用于机床之中。



原点确立方式


然而无论是敞开式还是封闭式,根据原点设置的不同又可分为绝对系统(ABS)型增量系统(INC)型


3


增量式(INC)直线栅尺因其价格较低而被广泛用在机床上,但随着用户对精度和效率的要求越来越高,绝对式(ABS)直线栅尺的需求(NC数控、线性编码器)越来越多。
4

▲ABS和INC系统的比较



检测原理


根据检测原理的不同,直线栅尺又被分为光电式、静电电容式、磁气式、电磁感应式等。其中,光电式直线栅尺精度比较高,而电磁感应式直线栅尺精度虽不及光电式,但耐环境性更高。用户可以根据自己的实际需求情况选择最为适合的那款栅尺。
5各种方式的耐环境性和精度比较





三丰直线栅尺的检测原理


01

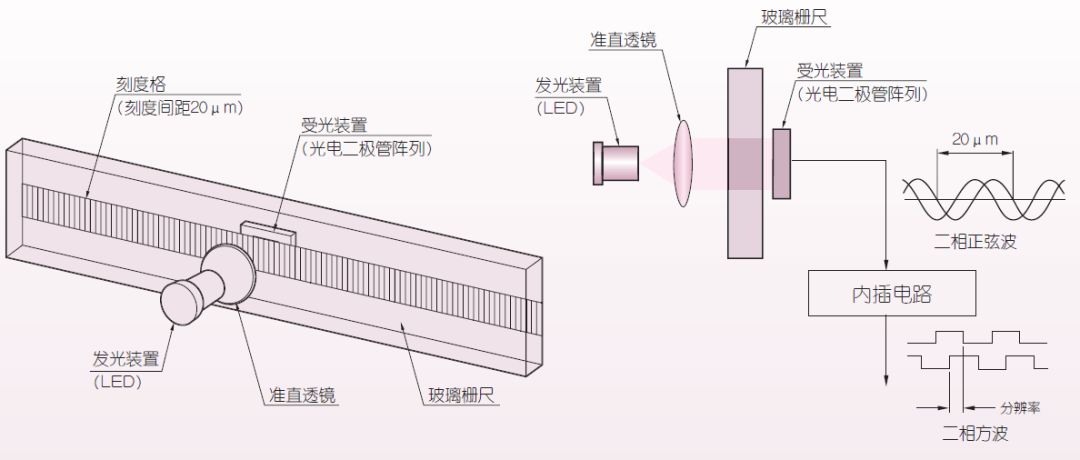

透射型光电式栅尺的检测原理

封闭式直线栅尺是以玻璃栅尺为长度基准,使用发光元件、受光装置,通过其刻度格检测光量变化并输出偏移量。将玻璃栅尺的透射光量变化转换为电信号的方式叫作透射型光电式

6

7

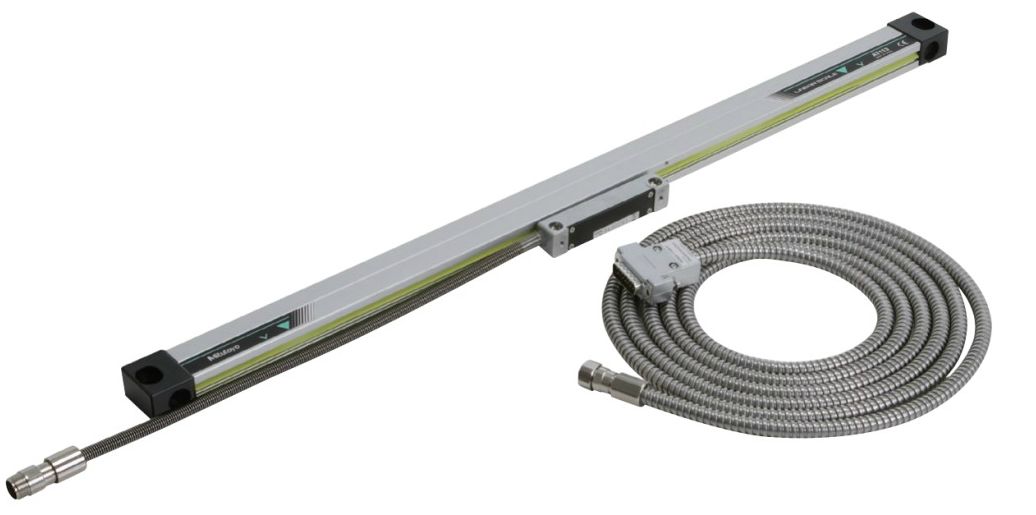

AT113 系列

 增量系统INC

 封闭式 光栅尺

 二相正弦波输出



02

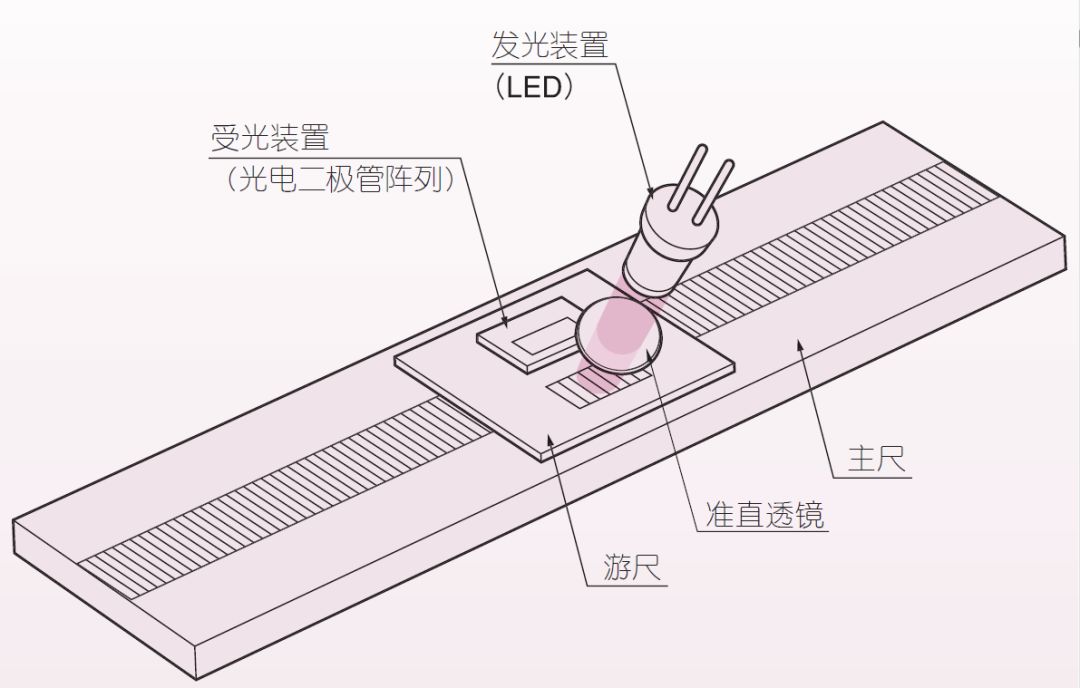

反射型光电式栅尺的检测原理

光电式敞开式线性栅尺是使用发光元件、受光装置,通过玻璃栅尺的刻度格检测光量变化的偏移量。将玻璃栅尺的反射光量变化转换为电信号的方式叫作反射型光电式
8

9

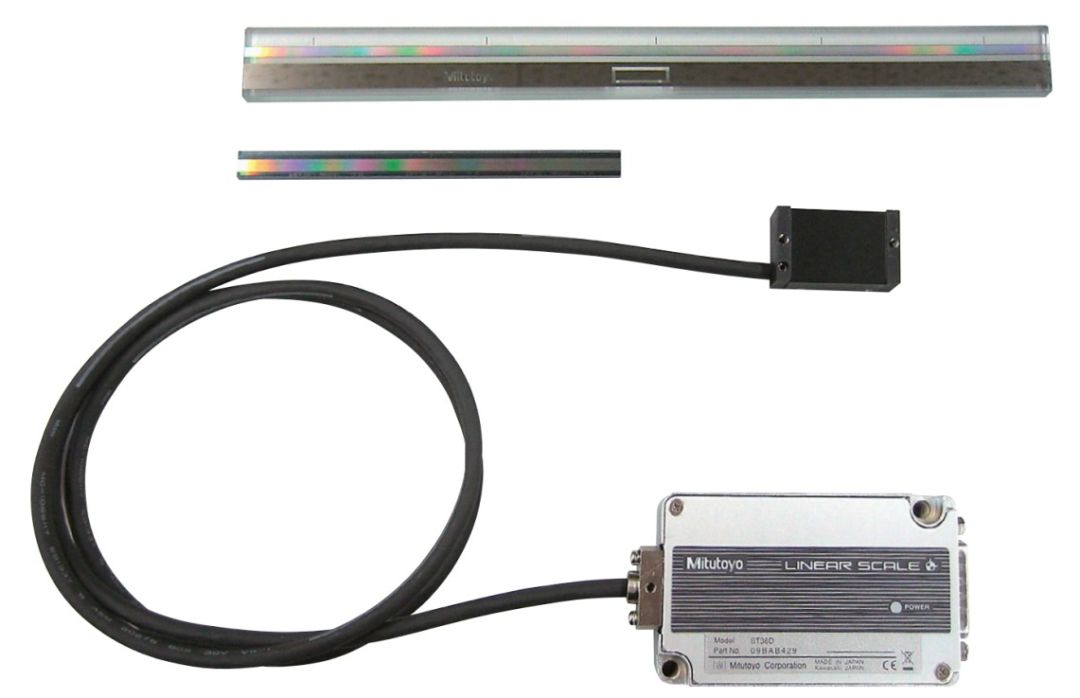

ST36系列

 增量系统

 敞开式 光栅尺

■ 二相正弦波/方波输出、差动1Vp-p正弦波输出



03

电磁感应式栅尺的检测原理

电磁感应如[图1]所示,是2个线圈相对放置时,向线圈A中通入随时间变化的电流Ι1后,在线圈A的周围产生磁通量,线圈B中沿抵消磁通量的方向产生感应电流Ι2的现象。

10

电磁感应式栅尺是利用电磁感应将偏移量转换为电信号。[图2]是检出器的概念图。
11

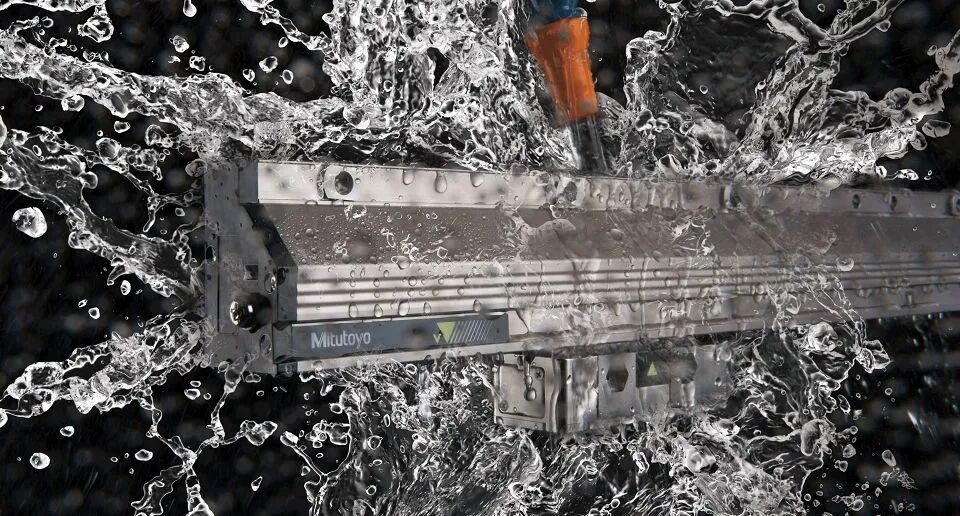

线圈间的导磁率在空气、水、油中基本无差别,
因此电磁感应式传感器具备出色的耐水性、耐油性

12

ABS AT1100系列

 绝对系统

 封闭式 电磁感应式栅尺

 高耐振动、耐冲击性,现场对应型



04

双远心光学系统的原理

两侧配备摄像光学系统的光电式线性编码器,两侧的远心摄像光学系统以图像形式捕捉栅尺刻度,使用受光装置检测移动量的方式叫做双远心光学系统。
13

两侧采用远心摄像光学系统,提高了编码器的稳定性,焦点深度更大,扩大了GAP变化容许范围(栅尺波纹度、载物台的姿态变化、检出器的安装容许范围等),同时摄像范围大,扩大了对于栅尺脏污和微小伤痕等的容许程度。

14

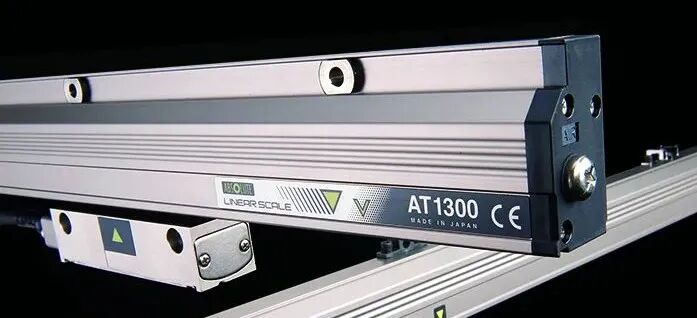

ABS AT1300系列

 绝对系统

 封闭式 光栅尺

 高精度&出色耐环境性
