测量Tips | 工业测量显微镜
观察、测量和处理，一步到位。
工业测量显微镜广泛应用于多个行业，特别在电子行业，是观察电路板的构造和精确测量距离的“得力”仪器。关于显微镜的测量基础知识，今天小编就和您浅聊一下。
一起走进显微镜的世界

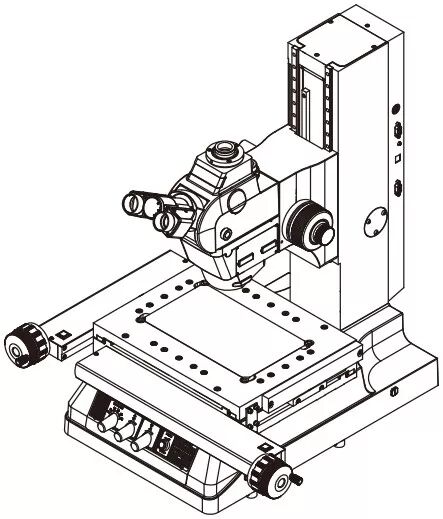

首先，我们从显微镜的主要构成和光路说起，请看下图：
照‖明‖方‖式
透射照明
采用透过轮廓光观察的方法，特别是观察测量轮廓时使用，边缘清晰易于观察。
反射照明
垂直照射测量工件的表面，用来表面性状的观察和测量。
使用显微镜时，您可能会遇到显微镜的专业用语，这些用语都代表什么意思呢？
专‖业‖用‖语
指目镜能否在广视野下进行观察的指标。F.N=Field Number
指通过目镜观察时实际观察和观察工件的实际范围。FOV：Field Of View
透过物镜与成像镜头的光在分划板上（成像镜头焦点位置）成像，
观察被目镜放大后的像。
PC显示器倍率（TV综合倍率）是指相机摄像元件对角线长度与PC显示器屏幕对角线长度之比。当显微镜通过CCD 设备连接至电脑上进行成像观察时，就需要评价显示器倍率了。
聚焦时物镜镜头头部顶点到检查物体表面的距离。工作距离越长,聚焦时操作性越好,不用担心镜头会碰上检查物体。WD：Working Distance
工作距离的示意图
聚焦时从物镜安装位置到合焦時检查物体表面的距离。PFD：Par Field Distance
焦点距离指镜头（主点）到焦点的距离。FD：Focus Distance
聚焦之后,聚焦位置前后移动,也能清晰的观察的前后移动范围。DOF：Depth Of Focus
高倍率镜头倍率越高较深越浅（短）
观‖察‖方‖法
明视场观察
垂直照射测量物表面，适用于金属、印刷电路板、浅孔的表面观察。
暗视场观察
通过对从工件发出的散射光进行观察，可完成在明视场下观察不到的划痕、尘埃、凹凸，以及胜任低反射工件的观察。
偏光观察
观察具有偏光特性的物质，适用于半导体材料、液晶、结晶、金属组织、矿物等表面观察。
微分干涉（DIC）观察
利用Nomarski棱镜将光线分为两束，形成明暗和对比度变化，可进行立体观察。适用于观察硅片的结晶缺陷、磁头研磨面的损伤检查、涂装面、金属组织、矿石表面等。
