第一次看到测微头，您可能会觉得有点眼熟，这不就是千分尺的微分套筒吗？

是的，测微头和千分尺的微分套筒“长相”一致，但测微头的使用场景更丰富，可以嵌入到各种机械设备和系统，包括机床、机器人、自动化生产线等，在多轴运动和定位控制方面发挥重要作用...今天就带您认识一下它。

测微头的用途

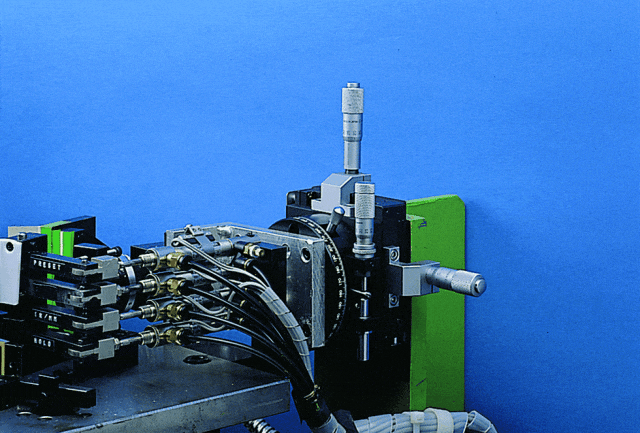

测微头在各种制造场景上的应用

选型指南

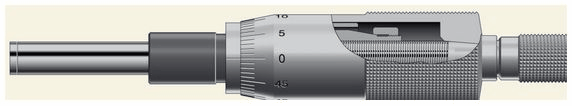

测微头的内部结构示意图

• 如果预估的行程仅为2mm～3mm，若安装空间足够充裕，选择25mm型号更经济。

• 需要超过50mm的长行程时，可以通过与量块配合使用的方式解决。

轴套为测微头的保持部分，轴套的形状分为「直柄型」和「带锁紧螺母型」。

• 直柄轴套

直柄轴套型需要进行裂口夹紧和胶粘等加工，但适用范围广，在最终安装时还可以向前后方向进行位置微调。

• 带锁紧螺母轴套



带锁紧螺母轴套型的安装方法比较简单，可稳定地固定。

<可定制> 根据安装方法和安装部分的形状，提供各种轴套形状。

• 用作测量装置时，平面型比较常用。

• 用作进给装置时，采用球面型可将测微头安装部分倾斜所导致的误差降至最小限度。在相对位置关系不太稳定，需要更高精度时，推荐使用防止旋转装置。

<可定制> 测微螺杆端部也支持定制不同的形状。

部分定制示例

4

测微螺杆螺距

测微螺杆螺距分为标准螺距、快速进给、精细进给的不同类型。

•  0.5mm螺距：标准型

• 1mm螺距：  快速进给型，可实现快速定位，耐负载能力更强

• 0.1mm、0.25mm螺距：  精细进给型：，方便微动进给和精细定位

<定制Tips>可以定制加工成英制螺距，欢迎咨询。

恒定测力装置

• 用作测量仪器时，推荐带恒定测力装置。


• 用作挡块或以省空间为先时，请考虑使用“无恒定测力装置”。


<可定制> 微分头还可以定制为以下的锁紧方式。

部分定制示例

6

锁紧装置

将测微头当作制动器时，使用带有心轴锁的测微头可以防止由于松动而引发的失误。

此外，通过心轴锁的操作还可以防止心轴的位置发生变化，从而可以放心使用。

• 与外径千分尺相同的刻度规格为「正刻度」，即标准型。刻度值沿测微螺杆收缩的方向增加。相反，刻度值沿测微螺杆推出的方向增加的是“反刻度”规格。

• 「正反刻度」规格沿正反两个方向都可以轻松读取，数字分别用黑色、红色标示，读数轻松简单。
• 测微头还备有可以直接读取测量值的「带计数器」和「数显型」。数显型还能通过输出测量数据，进行测量值的记录和统计演算。


微分筒直径对于操作性和定位的“精细度”影响较大。

小直径微分筒定位速度快，大直径微分筒可进行精细的定位和读取。大直径微分筒还备有配备调速装置以提高操作性的型号。
