机加工与质检检测过程中，弧面、沟槽、R角等异形工件易产生测量偏差，常规标准量具难以适配这类工件检测。

分享2款Mitutoyo三丰非标量具，针对性解决此类异形工件测量难题，适配汽车制造、精密模具、油气管道、刀具加工等多行业质检场景。本文为三丰非标量具选型连载第1辑，后续将持续更新选型干货。

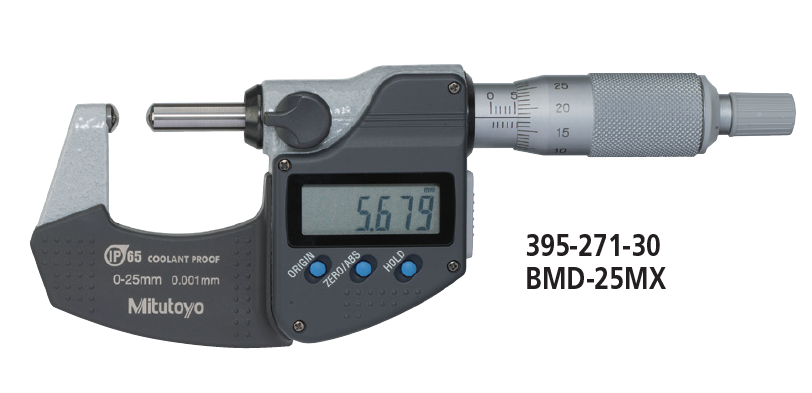

针对常规千分尺的平面测砧接触弧形、槽底工件时贴合不充分的问题，Mitutoyo 395/115/295系列球面壁厚千分尺Mitutoyo 395/115/295系列球面壁厚千分尺采用球面/圆柱形测砧，能够更易抵达弧形待测位置，保障尺寸检测的稳定性。

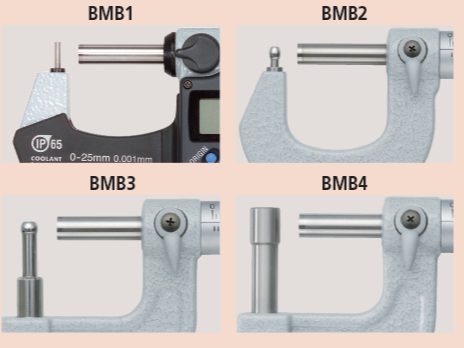

该系列壁厚千分尺提供多规格测砧可选，针对特殊异形工件支持测砧个性化定制。

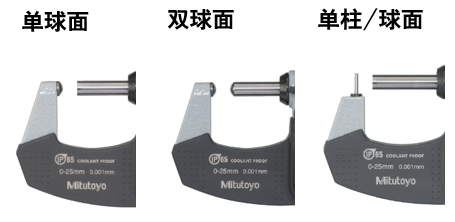

【测砧规格适配参考】

1. 单球面测砧：适配凹槽底部、弧形曲面、R角避让位置的尺寸测量

2. 双球面测砧：适配双向曲面类工件检测

3. 圆柱状测砧：便于伸入狭小缝隙，贴近工件内壁获取测量数值

【壁厚千分尺 适用行业与测量场景参考】

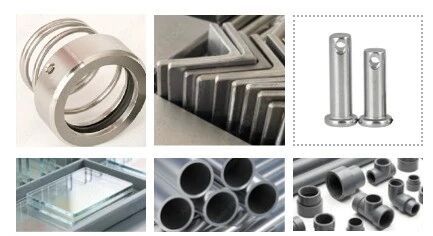

✅汽车制造：活塞环槽底部、轴承套圈、折弯钣金件厚度检测...

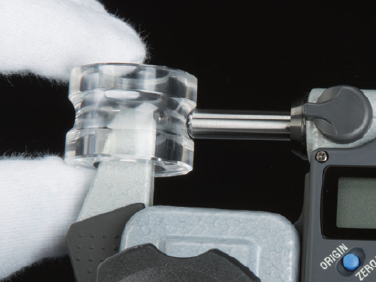

✅精密仪器：O型圈沟槽底部、薄壁零部件、玻璃盖板壁厚测量...

✅油气管道：管材、管道弯头、管道内壁腐蚀区域壁厚检测...

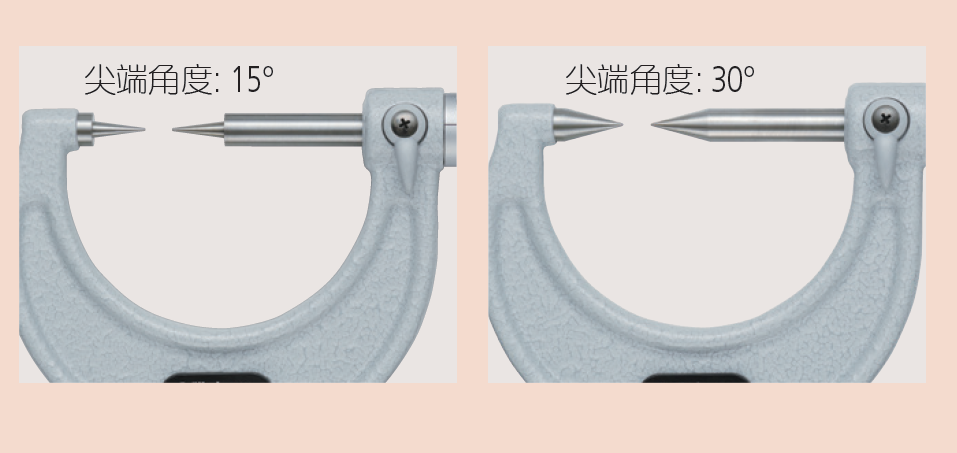

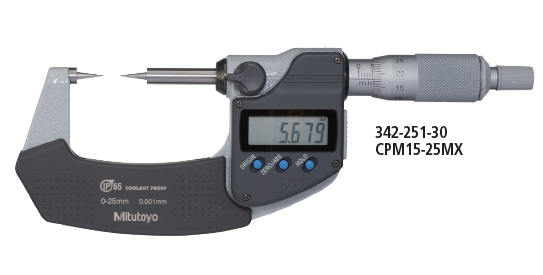

针对常规千分尺测砧尺寸过大，无法进入窄缝区域的难题，Mitutoyo 342/112/142系列尖爪千分尺采用锐角尖爪测砧，配备15°、30°两种常规测头角度，特殊测量工件还可咨询定制其他角度规格，适配更多细微结构检测需求。

【尖爪千分尺 适用行业与测量场景参考】

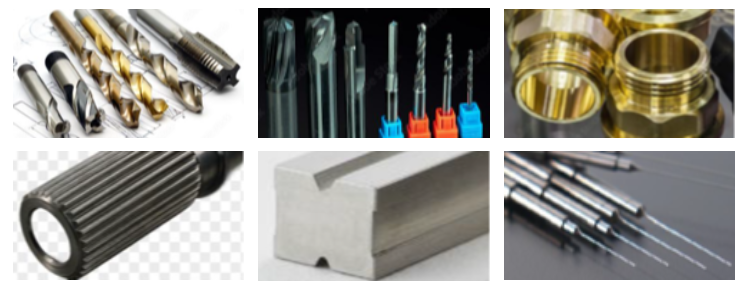

✅机床刀具：钻头芯径、立铣刀容屑槽芯径、铰刀窄槽宽度检测...

✅机械加工：阀类工件微小退刀槽、微型V型槽宽度测量...

✅精密模具：凹凸模细微台阶、型芯尖端、T型台阶尺寸检测...

面对结构特殊的异形工件，若仅依靠常规标准量具进行检测，可能产生数据难以采集、测量偏差偏大等问题，反复复测将增加工时损耗，间接影响加工效率。依据工件特征选择适配的非标量具，有利于提升检测稳定性、缩短质检时长，具备更优的综合效益。
