QV测量应用 | 医疗应用案例-注射针头如何测量

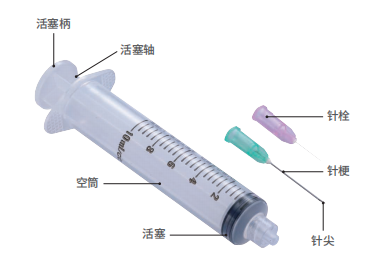

医疗注射器是由前端带有小孔的针筒以及与之匹配的活塞芯杆组成，从而注入或抽出液体或气体。注射针头很多情况下作用于药物的注射。
在肌肉注射时，注射针头的粗细和针尖角度会直接影响到病人的体验感。因此，相关参数需要进行评价和管控。
主要测量项目：针头前端角度、针头半径
本期我们将通过注射针头的形状轮廓测量，看影像测量机QV Active系列在此类精密微小型工件测量中，是如何发挥作用的。
测量方案
注射针头
注射针头由于尺寸较小，难以通过传统接触式探针的方式进行测量和评价。而且针头是需求量大的消耗品，需要进行快速高效的批量测量。
所以我们建议采用非接触式的测量方式，使用影像测量机，在完成程序编辑后即可进行批量的测量和评价，节省测量时间，提高测量效率。
推荐机型-影像测量机

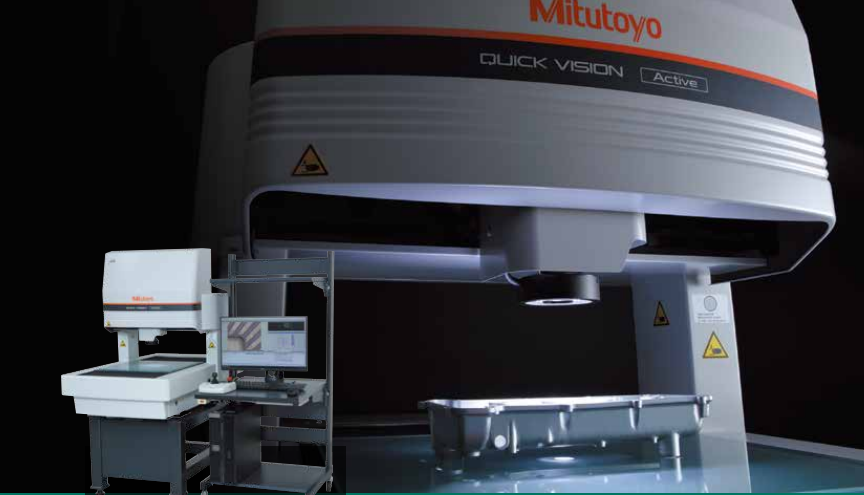

QV Active系列
支持对同一画面内的测量点瞬间进行测量。

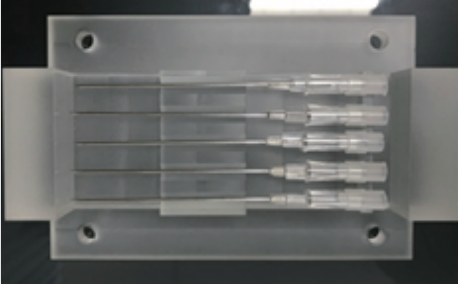

工件固定于规则排列的夹具上，可实现高效率的自动测量。
自动边缘检测功能，与以往的投影仪和显微镜相比可实现高精度测量。
产品特点与优势
●自动测量提高生产效率
【影像自动对焦】
通过适当的“影像自动对焦”，可实现高速且高可靠性的高度测量。

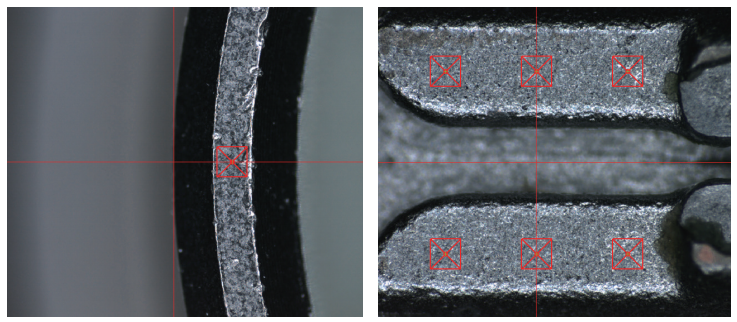

表面对焦工具
多点自动对焦工具
【多点连续测量】

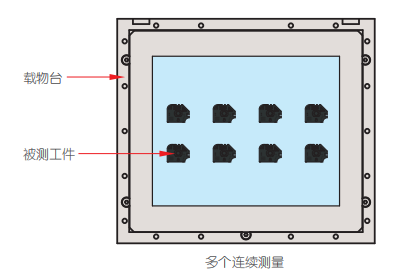

通过“步进&重复”，可以将多个工件排列在定位夹具上，可以一次完成大量的测量。
【即便粗略定位也能自动测量】

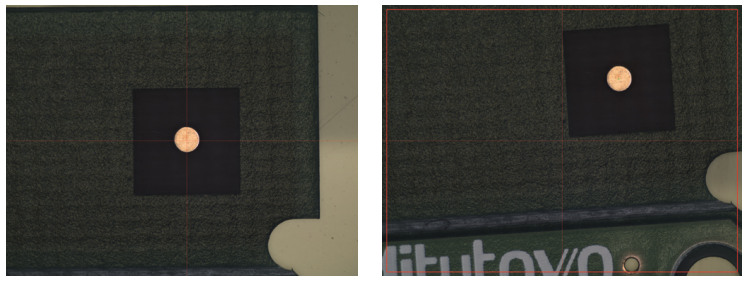

“图案搜索”会自动识别已登录的形状。会自动对安装到夹具上的工件的位置偏移进行补偿。
正常的位置
位置偏移也会自动补偿
●广视野到细微测量的广泛对应

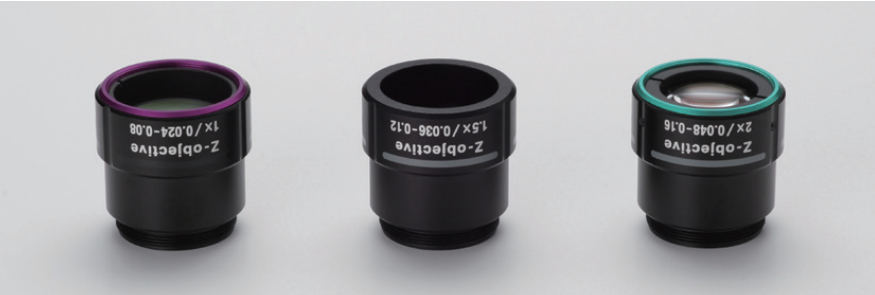

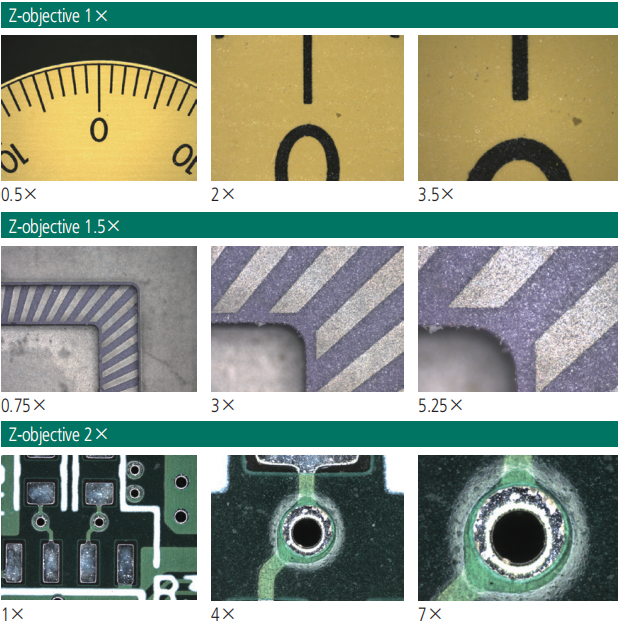

新设计的zoom镜头与可更换物镜组合，实现了14倍的zui大变倍比。
从重视效率的低倍率下的广视场测量，到高倍率下的细微测量，可对应多种测量需求。

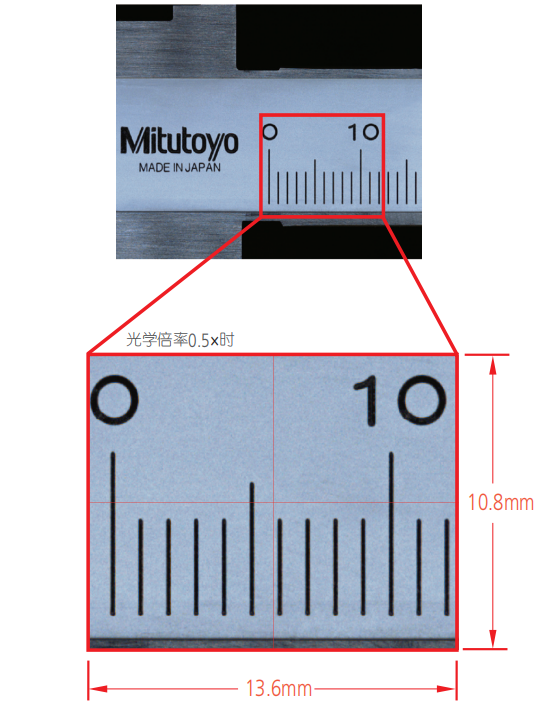

新设计的zoom镜头支持广视场低倍率的测量。可简单迅速定位至测量部位，顺利进行测量。
测量步骤
Step1
在工作台上平置工件，调整照明系统（如图一所示）。
图一
Step2
根据图纸要求创建坐标系。
Step3

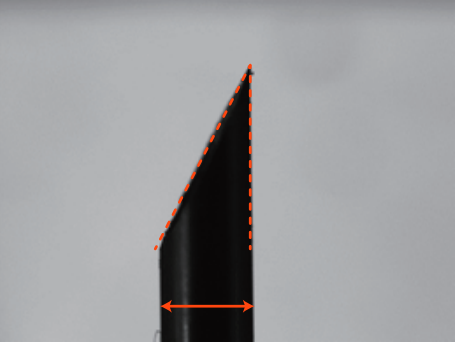

在测量部位采集数据点(如图二所示）。
图二
Step4
在QVPAK（影像测量机用数据处理软件)中进行计算，输出测量结果。
