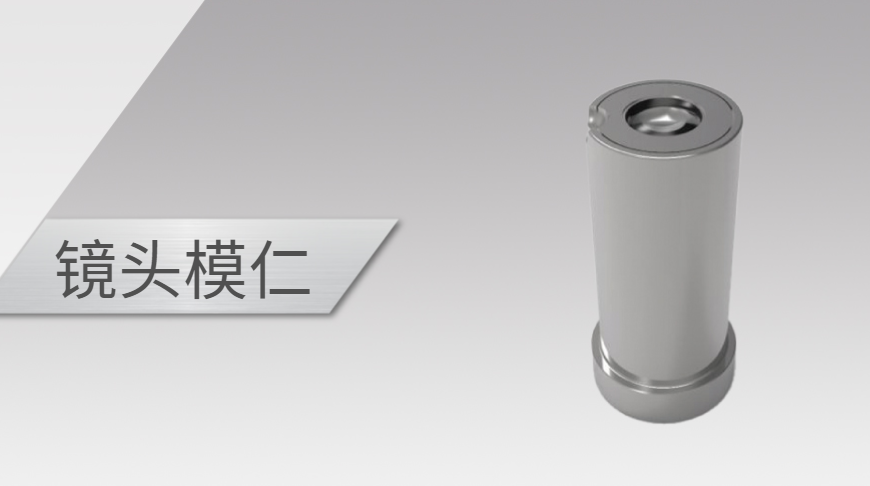

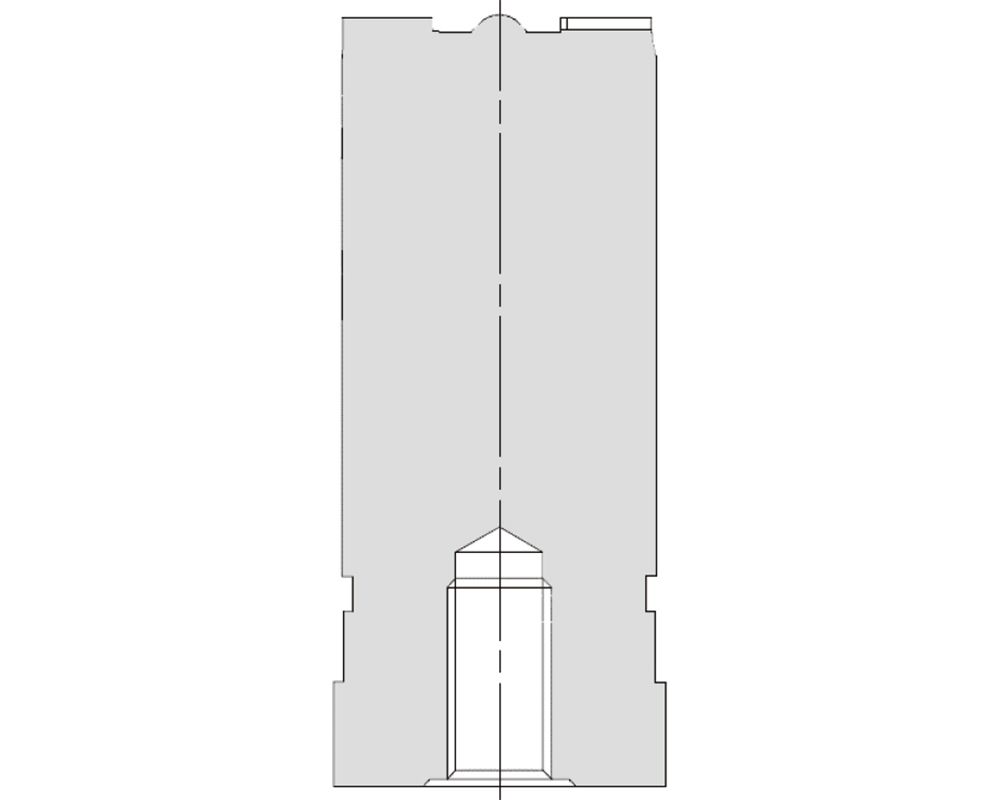

模仁是用于模具中心部位的关键运作的精密零件。模仁一般结构极端复杂，加工难度大，造价高，会直接影响镜片质量。 镜头模仁对于镜片加工而言至关重要，其和模板的配合程度是品质管控的关键所在，通常情况下需要对模仁的外径直径、圆度、圆柱度等进行测量。 主要测量项目：外径直径、圆度、圆柱度

测量方法提案

镜头模仁不但需要测量其外径，还需要评价诸如圆度和圆柱度等形位公差。

所以我们推荐：具备高精度、高重复性的圆度/圆柱度形状测量机。

接触式的圆度测量机容易对模仁产生划痕，怎么处理呢？

推荐：0.75mN低测力的测针。

推荐机型

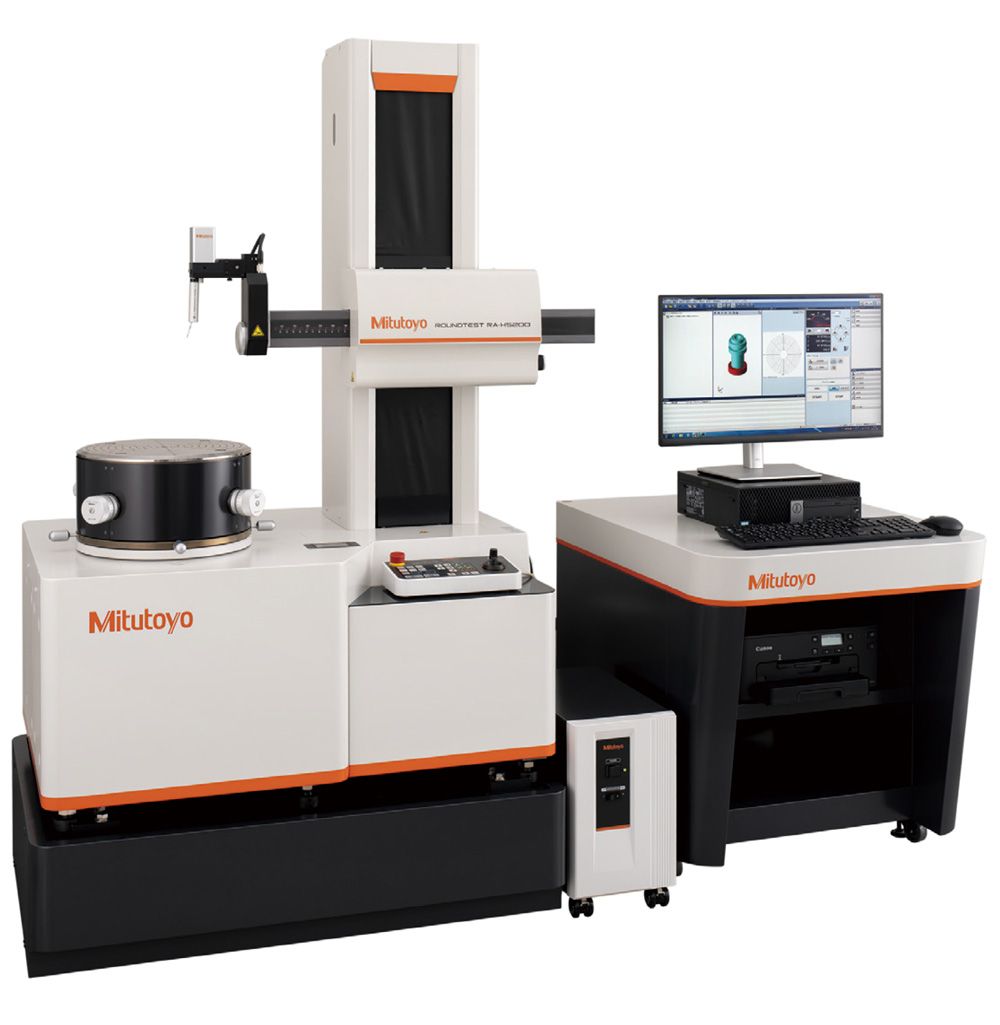

圆度/圆柱度测量机RA-H5200CNC系列

• 0.75mN低测力，不易划伤产品，并可根据需要更换不同类型的测针。

• RA-H5200CNC具有高精度、高重复性的特点，特别在圆柱度测量上有着不俗的表现。

• CNC机型可实现模仁多截面位置的全自动测量。

• 配合FORMTRACEPAK-AP (形状评定･分析软件），可同时评价粗糙度。

测量方法

step1

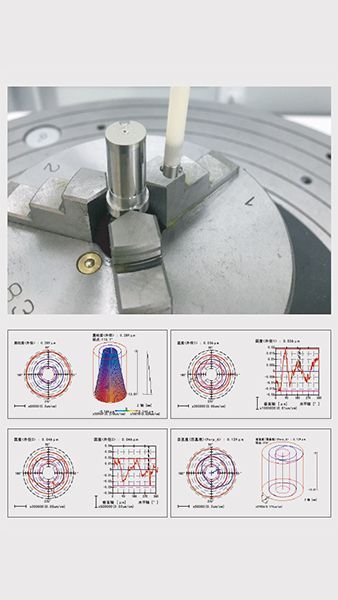

在回转工作台上固定工件，建议使用专用的工装夹具。

step2

以旋转工作台的中心和中心轴为基准，对工件进行调心调水平。

step3

选择合适的测量部位后进行测量。

step4

在ROUNDPAK中进行结果分析。
